Руководство по деталям металлической штамповки: глубокая вытяжка против прогрессивного штампа

Вы выбираете глубокую вытяжку для бесшовных полых деталей из листового металлатребующих высокого отношения глубины к диаметру. В качестве альтернативы вы выбираете штамповку в прогрессивном штампе для высокоскоростного производства плоских компонентов со сложными элементами. Непрерывные полосы-носители ограничивают глубину прогрессивных деталей. Поэтому необходимо тщательно оценить капитальные затраты на оснастку, уровень отходов материала и общий годовой объем производства.

Основы процесса штамповки деталей из металла

Глубокая вытяжка для бесшовной глубины

Глубокая вытяжка преобразует плоские заготовки из листового металла в бесшовные полые цилиндрические или прямоугольные компоненты. Вы подаете отдельные заготовки в пресс без крепления к полотну или непрерывной полосе. Механический пуансон проталкивает заготовку в соответствующую полость матрицы. Металл пластически течет по радиусу вытяжки, формируя вертикальные стенки при сохранении структурной целостности.

Отсоединение заготовки от полосы-носителя устраняет боковое натяжение во время хода вытяжки. Вы можете достигать больших отношений глубины к диаметру без разрыва материала или нарушения толщины стенки. Вторичные операции, такие как обрезка, отбортовка или формование буртика, могут выполняться на нескольких специализированных станциях. Этот процесс оптимизирует выход материала и обеспечивает высокопрочные герметичные геометрические формы, подходящие для удержания жидкостей и сосудов под давлением.

Прогрессивный штамп для высокоскоростного формирования элементов

Штамповка в прогрессивном штампе подает непрерывную ленту листового металла через серию выровненных штамповочных станций. Центральная полоса-носитель надежно удерживает формируемую деталь, пока индексные штифты позиционируют металл при каждом ходе пресса. Каждая станция выполняет определенные операции, такие как пробивка, чеканка, тиснение или гибка. Последняя станция отделяет полностью сформированный компонент непосредственно от ленты-носителя.

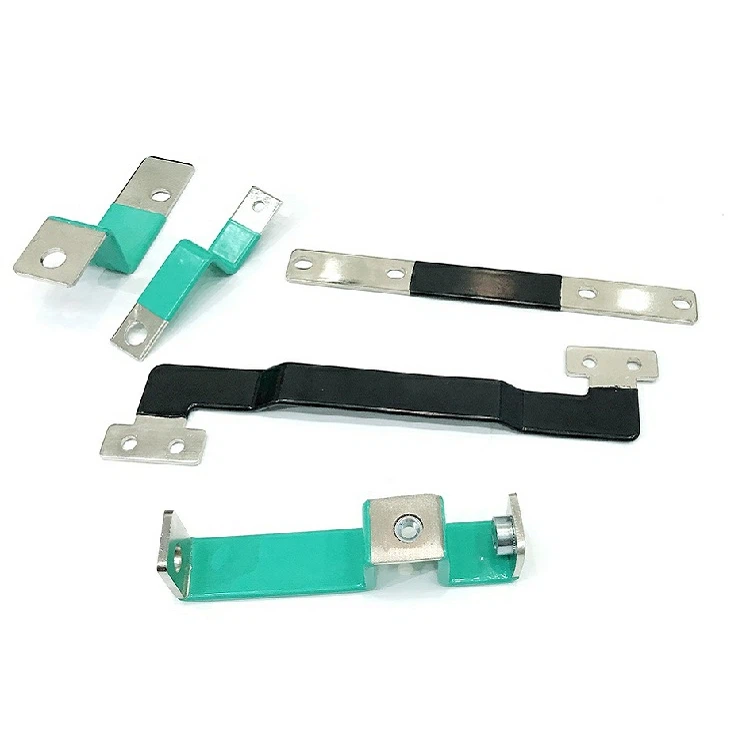

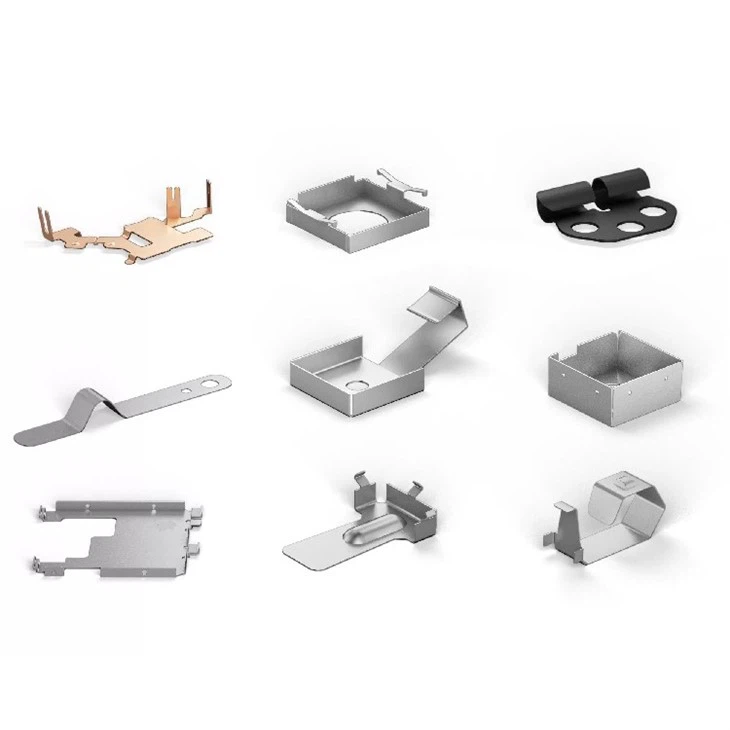

Этот последовательный метод отлично подходит для быстрого производства больших объемов небольших деталей из металла со сложными геометрическими элементами. Однако жесткая полоса-носитель ограничивает максимальную глубину вытяжки. Штампы последовательного переноса являются эффективной альтернативой, когда конструкция превышает ограничения глубины прогрессивной штамповки или требует большого усилия. Переносные штампы перемещают отдельные детали между разными прессами с помощью механических рычагов, объединяя скорость прогрессивной штамповки и возможности глубокой вытяжки.

Технические факторы для сложных деталей

Соотношение глубины и ограничения носителя

Необходимо анализировать отношение глубины к диаметру при оценке технических ограничений для сложных компонентов. Системы прогрессивной штамповки перемещают непрерывные металлические рулоны через последовательные станции с использованием встроенного полотна материала. Эта полоса-носитель удерживает каждый элемент в точном положении на протяжении всего цикла штамповки. Однако полоса-носитель накладывает строгие механические ограничения на максимальную глубину вытяжки. Глубокое вертикальное формование вытягивает металл непосредственно из окружающих зон во время хода пресса. Чрезмерная глубина вытяжки растягивает соединительное полотно, деформирует полосу-носитель и нарушает точность шага подачи. Следовательно, прогрессивные штампы лучше всего работают при изготовлении неглубоких элементов, плоских профилей или плавных структурных контуров из тонкого листового металла.

Глубокая вытяжка полностью устраняет ограничения полосы-носителя. Вы подаете отдельные заготовки из листового металла непосредственно в полость штампа без прикрепленной поддерживающей ленты. Механический пуансон плавно перемещает материал от края заготовки в матрицу. Металл пластически течет под контролируемым давлением прижимного устройства без бокового натяжения от непрерывной полосы. Вы достигаете значительно более высоких отношений глубины к диаметру за один ход или посредством последовательных операций повторной вытяжки. Следует выбирать глубокую вытяжку, когда геометрия требует глубоких бесшовных цилиндрических стенок, гладких емкостей для жидкостей или высоких прямоугольных корпусов без структурных швов или слабых соединительных линий.

Допуски и выход материала

Элементы деталей и размерные допуски значительно влияют на выбор между прогрессивными штампами и системами глубокой вытяжки. Оснастка прогрессивных штампов обеспечивает исключительные допуски между элементами при выполнении сложных многостанционных операций. Закаленные направляющие штифты входят в предварительно пробитые установочные отверстия на каждой станции, фиксируя металлическую полосу в точном механическом положении во время ходов пресса. Вы можете легко интегрировать высокоскоростную пробивку, вырезание пазов, нарезание резьбы, боковую гибку и точную чеканку в одну непрерывную установку инструмента. Такой интегрированный метод оснастки гарантирует строгий контроль шага и превосходную точность расположения отверстий для сложных электронных разъемов, автомобильных кронштейнов и прецизионных компонентов.

Штамповка в прогрессивном штампе обеспечивает превосходную размерную точность для компонентов с множеством элементов, тогда как процессы глубокой вытяжки максимизируют структурную однородность глубоких вертикальных стенок.

Расчет выхода материала существенно влияет на долгосрочную экономику единицы продукции и общий производственный бюджет. Прогрессивные штампы требуют непрерывных лент-носителей и отходов каркаса полотна для безопасного перемещения компонентов между рабочими станциями. Этот дополнительный материал носителя увеличивает расход исходного рулонного материала и создает больший объем отходов при каждом производственном цикле. В отличие от этого, процессы глубокой вытяжки используют оптимизированные круглые или прямоугольные заготовки. Вы эффективно вырезаете отдельные заготовки, минимизируя остаточные отходы материала до начала основных операций формования. Высокий выход материала снижает общие расходы на сырье, особенно при производстве больших объемов деталей из металла из высококачественных сплавов, таких как нержавеющая сталь, медь, латунь или специализированные аэрокосмические алюминиевые сплавы.

Инвестиции в оснастку и объем производства

Капитальные затраты против стоимости детали

При выборе производственного процесса необходимо сбалансировать первоначальные капитальные затраты с долгосрочной стоимостью детали. Прогрессивные штампы требуют значительно больших первоначальных инвестиций в оснастку. Изготовители инструментов должны создавать несколько прецизионных станций из закаленной инструментальной стали, интегрируя направляющие штифты, сложные блоки пуансонов и сложные подъемники полосы в один комплект тяжелого штампа. Такая индивидуальная механическая разработка существенно увеличивает первоначальные расходы на оснастку. Оснастка для глубокой вытяжки обычно требует меньших первоначальных капиталовложений, поскольку базовые отдельные вытяжные штампы имеют более простые геометрические конфигурации с меньшим количеством подвижных механических компонентов. Вы платите меньше на начальном этапе за вытяжные штампы простого или двойного действия.

Расчеты стоимости детали показывают экономический компромисс между этими двумя методами штамповки. Прогрессивные штампы формируют сложную геометрию деталей за один непрерывный ход пресса. Высокая частота ходов и минимальный ручной труд быстро снижают переменную стоимость единицы продукции при длительных производственных циклах. Операции глубокой вытяжки часто требуют нескольких отдельных этапов вытяжки, промежуточных циклов отжига или дополнительных операций обрезки на специализированных станциях. Эти дополнительные производственные этапы увеличивают время цикла оборудования, затраты на перемещение и общие трудозатраты. Следовательно, прогрессивная штамповка обеспечивает значительно меньшую стоимость детали при длительных производственных сериях, быстро окупая более высокие первоначальные затраты на оснастку.

Пороговые объемы и многогнездные штампы

Годовой объем производства определяет вашу оптимальную стратегию выбора оснастки. Низкие объемы производства редко оправдывают значительные капитальные вложения в сложную прогрессивную оснастку. Вы добиваетесь лучшего возмещения затрат, используя более дешевые матрицы глубокой вытяжки для небольших партий заказов, инженерных изменений или разработки прототипов. Высокие производственные пороги полностью меняют эту финансовую динамику. Огромные объемы заказов позволяют легко распределить высокие первоначальные затраты на оснастку на миллионы готовых компонентов. Вы снижаете общий финансовый риск, рассчитывая совокупную стоимость владения перед выбором конкретных конструкций инструментов.

Прогрессивная глубокая вытяжка обеспечивает значительные производственные преимущества для крупносерийных деталей из штампованного металла. Инженерные команды проектируют специальные многогнездные прогрессивные матрицы для одновременной штамповки нескольких компонентов за один ход пресса. Эти передовые матрицы объединяют элементы глубокой вытяжки в виде чаш с комплексной боковой пробивкой отверстий, рельефными конструкционными ребрами и точными краевыми вырезами в одной непрерывной полосе. Использование нескольких гнезд за один цикл удваивает или утраивает общую производительность пресса без увеличения частоты ходов пресса. Многоступенчатая прогрессивная формовка значительно снижает стоимость отдельных единиц продукции, повышая общую эффективность пресса и обеспечивая существенную долгосрочную экономию для крупномасштабных производственных операций.

Часто задаваемые вопросы

Какое соотношение глубины к диаметру требует штамповки глубокой вытяжкой?

Вам следует выбирать штамповку глубокой вытяжкой, когда конструкция детали требует глубины вытяжки, превышающей ее общий диаметр, или деформирует непрерывное несущие полотно при прогрессивной формовке.

Могут ли прогрессивные матрицы создавать бесшовные полые детали?

Прогрессивные матрицы эффективно выполняют операции неглубокой вытяжки. Однако невозможно получить глубокие бесшовные полые формы без разрыва непрерывной несущей ленты материала при высокоскоростных производственных ходах.

Как отличаются нормы отходов материала между этими методами?

Штамповка глубокой вытяжкой использует предварительно вырезанные заготовки для минимизации отходов. Штамповка прогрессивной матрицей создает больший объем отходов, поскольку процесс требует непрерывных несущих полос и каркасных остатков полотна между рабочими станциями.
