Какова минимальная толщина для прецизионных штампованных деталей

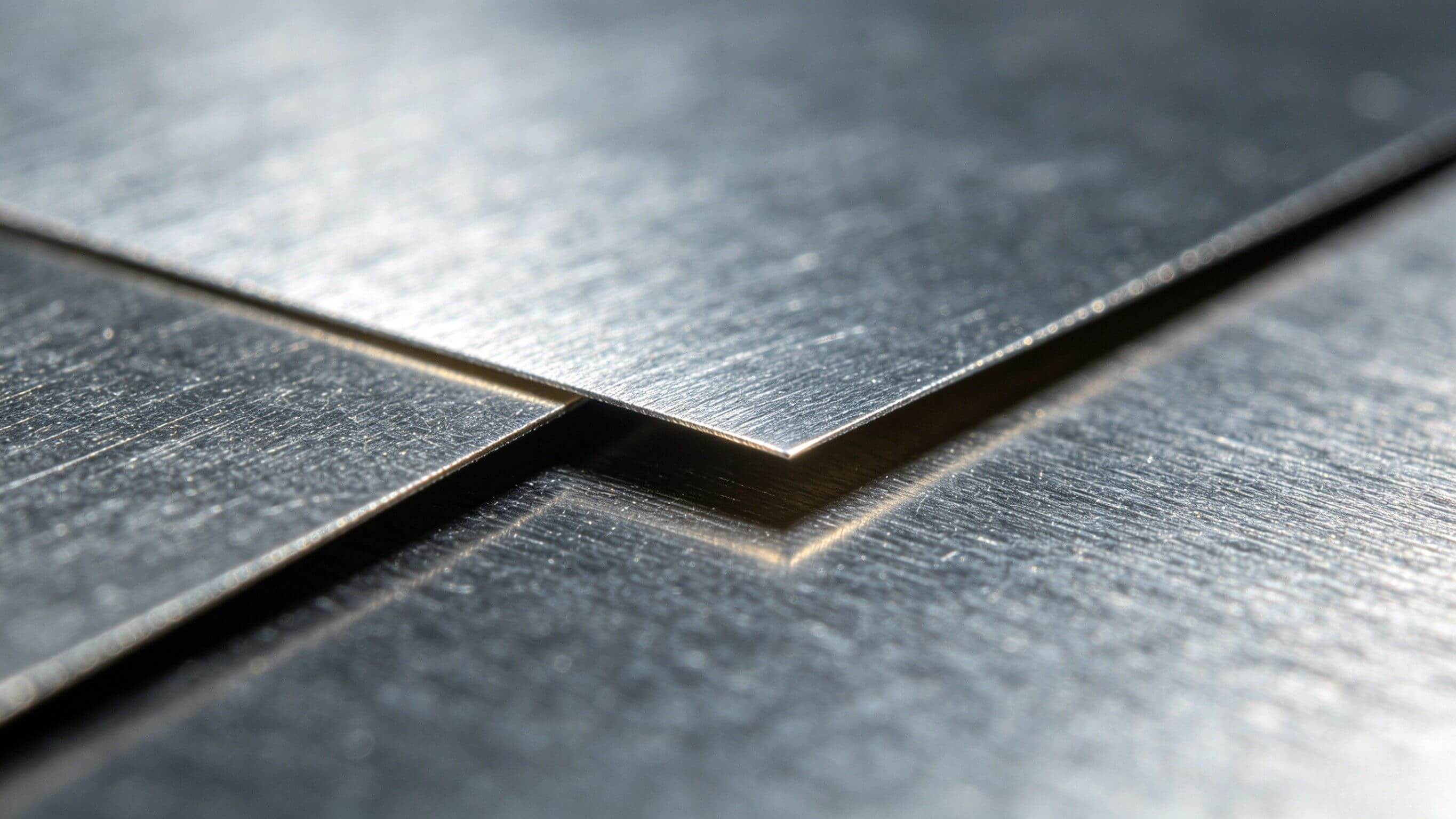

Минимальная толщина: 0,01 мм для ультратонких фольг

В промышленной практике минимальная практическая толщина составляет 0,01 мм (10 мкм) для мягких пластичных материалов, таких как медь, алюминий или фольга из нержавеющей стали, с использованием ультрапрецизионных штампов и высокоскоростных прессов.

Стандартная прецизионная штамповка: 0,1 мм–3,0 мм (85% применений находятся в диапазоне 0,3 мм–1,2 мм).

Ультратонкая специализированная штамповка: 0,01 мм–0,1 мм (для микроэлектроники, медицинских прокладок и ЭМИ-экранирования).

Типичный допуск: ±0,005 мм до ±0,01 мм для толщины менее 0,5 мм.

•
•
•


















Ключевые факторы, определяющие минимальную толщину

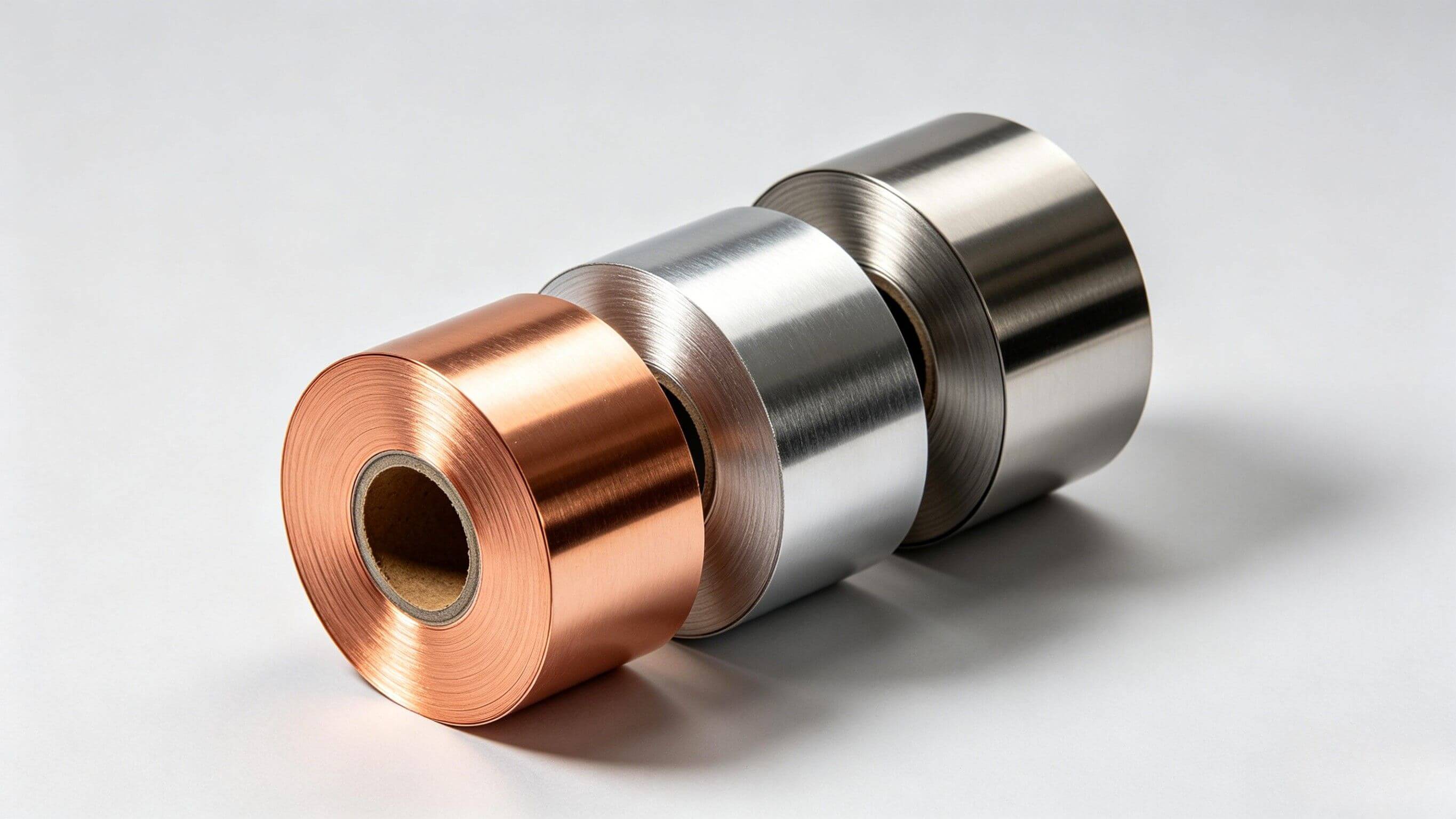

Выбор материала



● Нержавеющая сталь (304/316): минимум 0,02 мм; отлично подходит для прочности и коррозионной стойкости.



● Медь (C1100) / латунь: минимум 0,01 мм; высокая пластичность и электропроводность.



● Алюминий (1050/6061): минимум 0,03 мм; легкий и хорошо формуемый материал.



● Кремнистая сталь: минимум 0,05 мм; для ламинаций двигателей.

Инструмент и оборудование

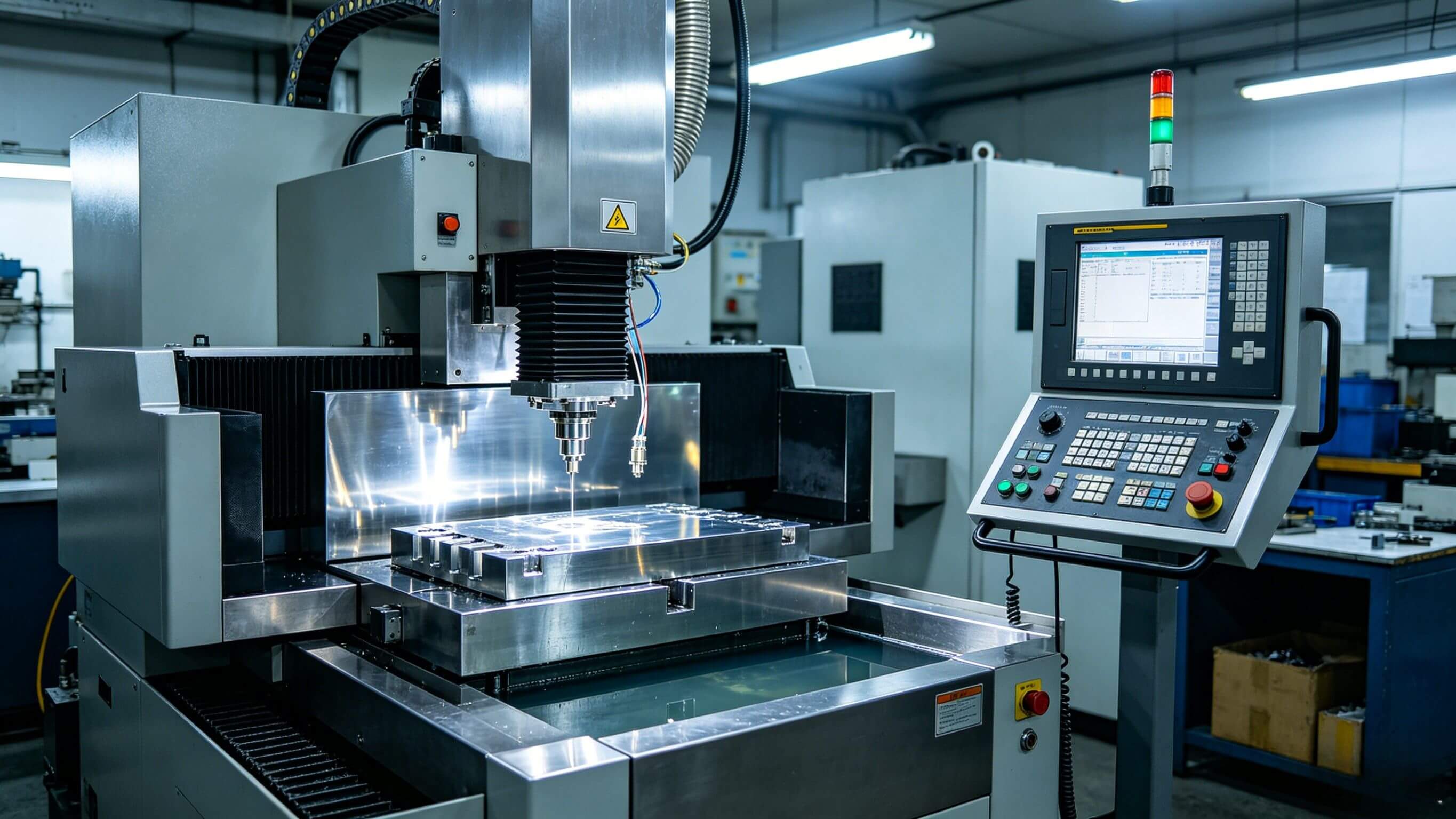

● Ультрапрецизионные штампы: проволочная электроэрозионная обработка (Wire EDM) + зеркальная электроэрозионная обработка (±1 мкм точность).



● Высокоскоростные прессы: 100–200 тонн, 40–1400 ходов/мин.



● Контроль плоскостности: ±0,01 мм для предотвращения проблем с подачей.



Правила проектирования деталей

● Диаметр отверстия ≥ толщины материала (предотвращает поломку пуансона).



● Минимальный радиус изгиба ≥ 0,5× толщины.



● Простая геометрия для ультратонких деталей (



Отраслевые применения по толщине

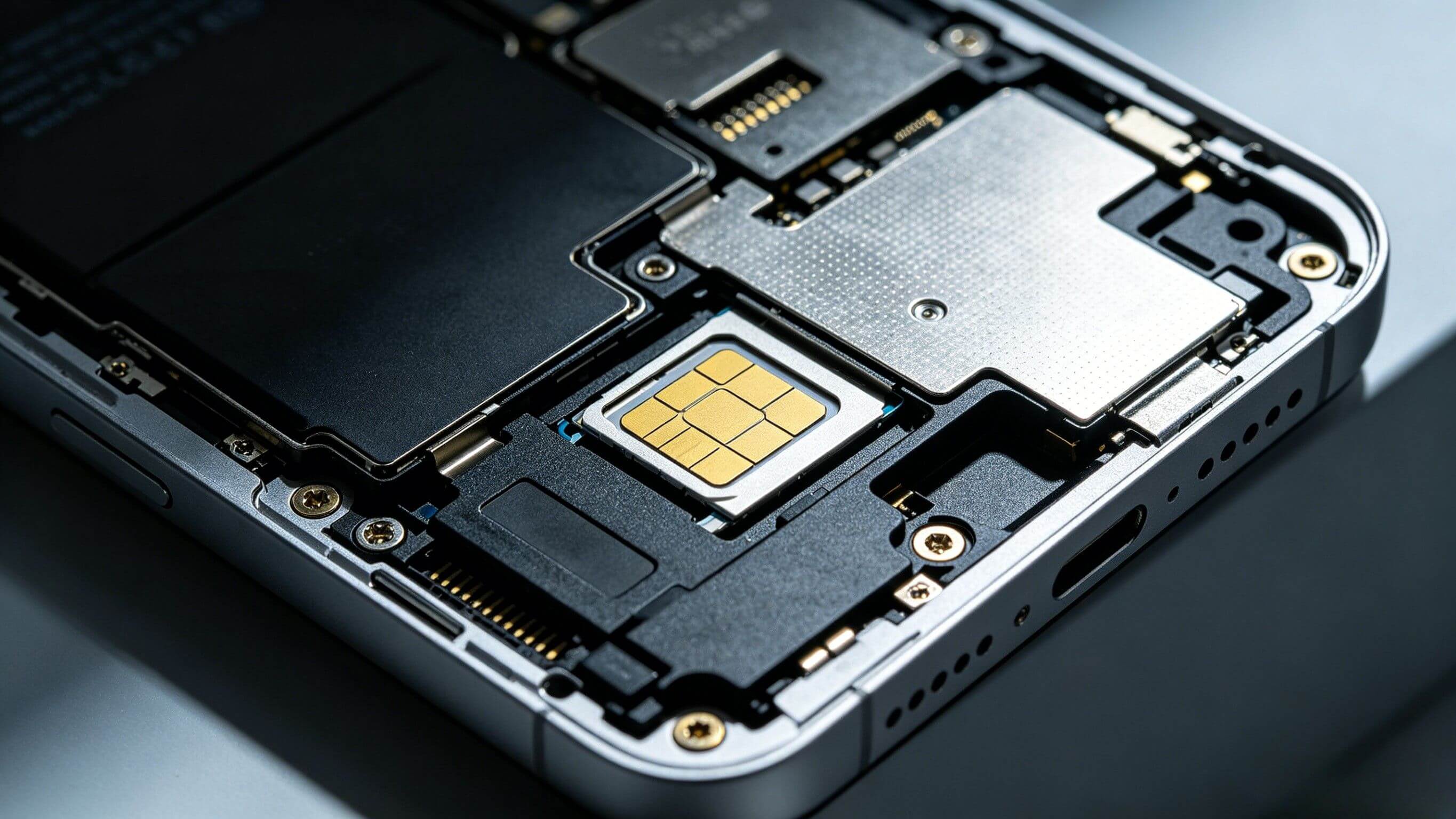

● Электроника (0,1 мм–0,3 мм): SIM-карты, контакты батарей, экранирующие кожухи (допуск ±0,005 мм).



● Медицина (0,01 мм–0,05 мм): хирургические прокладки, компоненты игл, имплантируемые детали.



● Автомобилестроение (0,8 мм–1,5 мм): клеммы, кронштейны датчиков, корпуса разъемов (±0,02 мм).



● Авиакосмическая отрасль (0,05 мм–0,5 мм): легкие конструкционные прокладки, ЭМИ-экранирование.





Почему стоит выбрать профессиональную прецизионную штамповку?

Работа с материалами толщиной 0,01 мм–0,1 мм требует строгого контроля процессов:



● 100% контроль: машинное зрение (точность ±2 мкм).



● Соответствие ISO 9001:2015 и ASME Y14.5.

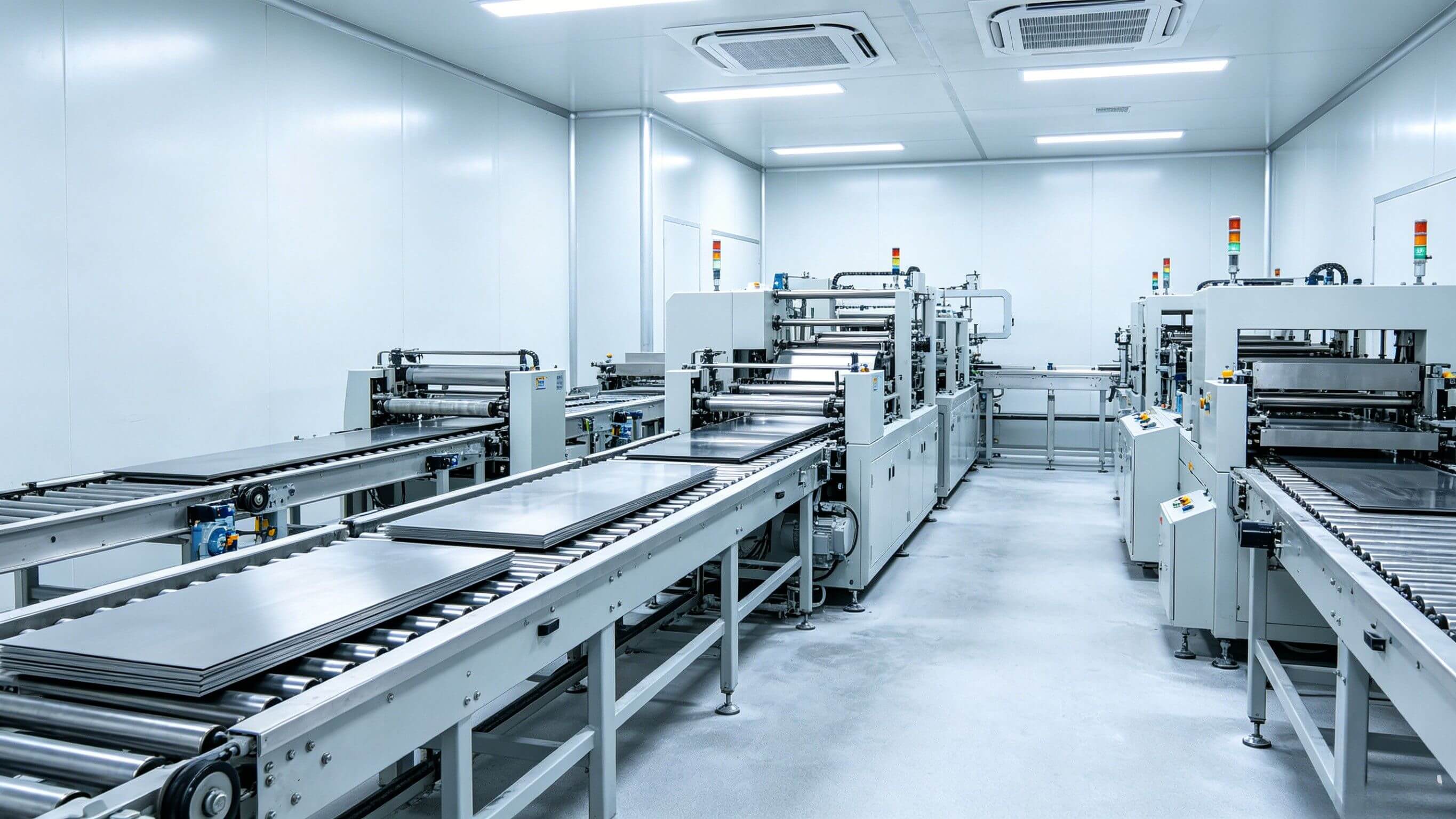

● Производство в чистых помещениях для медицинских и электронных деталей.

•



•
•









Заключение

Минимальная толщина деталей прецизионной штамповки составляет 0,01 мм и достижима при использовании высококачественных материалов, ультрапрецизионного инструмента и современного оборудования. Для большинства промышленных применений диапазон 0,1 мм–1,2 мм обеспечивает лучший баланс качества, стоимости и технологичности изготовления.



•
•



Нужна помощь в выборе правильной толщины и материала для вашего проекта?Свяжитесь с нами для индивидуального решения в области прецизионной штамповки.
